ANALÄ°Z PROJE YAKLAÅžMI
Analiz Projeleri Nasıl Yürütülür?
Analiz projeleri, yalnızca sayısal sonuçların üretildiÄŸi çalışmalar deÄŸil; tasarım sürecini doÄŸrudan etkileyen mühendislik çıktılarının üretildiÄŸi yapılandırılmış süreçlerdir.
​
Gereksinimleri netleÅŸtirir, uygun modelleme ve analiz çalışmaları ile farklı senaryolar deÄŸerlendirilir. Elde edilen sonuçlar, mühendislik bakışıyla yorumlanarak kritik etkiler, hassas parametreler ve riskler ortaya konur.
​
Bu deÄŸerlendirme, uygulanabilir teknik çıktılara dönüÅŸtürülerek tasarım kararlarının doÄŸrulanması ve geliÅŸtirme sürecinin yönlendirilmesi saÄŸlanır.
ANALÄ°Z PROJE SÜRECÄ°
01
Gereksinim Setinin Ä°ncelenmesi
Gereksinimler birlikte netleÅŸtirilir, analiz kapsamı ve izlenecek mühendislik yaklaşımı tanımlanır.
02
Model Hazırlığı ve Sadeleştirme
Geometri, malzeme, baÄŸlantı ve arayüz bilgileri analiz amacına uygun ÅŸekilde temizlenir; gerekli varsayımlar netleÅŸtirilir.
03
Analiz Kurgusu & Çözümleme
Uygun fizik, çözüm yöntemi, sınır koÅŸulları ve senaryolar tanımlanarak analiz çalışmaları yürütülür.
04
Sonuçların Mühendislik Yorumu
Çıktılar yalnızca görsel sonuç olarak deÄŸil; tasarım riski, performans etkisi ve karar desteÄŸi açısından yorumlanır.
05
Raporlama & Karar DesteÄŸi
Bulgular, iyileÅŸtirme önerileri ve uygulanabilir mühendislik kararları; teknik rapor ve aksiyon çıktılarıyla sunulur.
ANALÄ°Z PROJE ÇIKTILARI
Teknik Analiz Raporu
Parametre & Duyarlılık Analizi
Risk ve Etki DeÄŸerlendirmesi
Tasarım Karar Matrisi
Tasarım Önerileri ve Optimizasyon
i
Proje çıktıları, çalışma kapsamı ve hedefler doÄŸrultusunda ÅŸekillendirilir. Tasarım kararı ve optimizasyon çıktıları, ihtiyaç duyulan projelerde sürece dahil edilir.
UYGULAMA ALANLARI
RF & Anten Uygulamaları
Pasif Anten & RF/Mikrodalga BileÅŸenlerinin Analizi
Tekil antenler, filtreler, kuplörler, filtreler, güç bölücüler ve benzeri pasif RF bileÅŸenlerinin elektromanyetik performansı analiz edilir. Kritik performans parametrelerinin (empedans uyumu, kayıp, yönlülük) tasarım aÅŸamasında doÄŸrulanması hedeflenir.
✓ 3-B tam-dalga elektromanyetik benzetimler
✓ S-parametre ve empedans uyum analizleri
✓ Uzak-alan ışıma örüntüsü, kazanç ve polarizasyon karakterizasyonu
✓ Yüzey akımı ve alan dağılımı (E/H-field) incelemeleri
✓ Parametrik çalışmalar ve tasarım deÄŸiÅŸkenlerinin etkisinin analizi
✓ Optimizasyon ve sensitivity analizleri ile performans iyileştirme
✓ Tasarım önerisine yönelik çalışmalar
Faz-Dizili Anten Analizleri
Faz dizili anten yapılarında, elemanlar arası etkileÅŸim, faz/amplitüd dağılımı ve ışınım yönlendirme (beam steering) performansı analiz edilir. Dizi topolojisinin, besleme yapısının ve kontrol stratejisinin sistem seviyesindeki etkileri doÄŸrulanır.
✓ Dizi geometrisi ve eleman yerleşimi (array topology) analizleri
✓ S-parametre ve elemanlar arası bağlaşım (mutual coupling) incelemeleri
✓ Faz ve genlik dağılımına bağlı beam steering karakterizasyonu
✓ Uzak-alan ışınım örüntüsü (pattern), kazanç ve sidelobe seviyeleri
✓ Scan loss, grating lobes ve açı bağımlı performans analizleri
✓ Parametrik çalışmalar (eleman aralığı, frekans, faz kaydırma vb.)
✓ Optimizasyon ve sensitivity analizleri ile performans iyileştirme
Radom Tasarımı ve Anten Entegrasyonu
Radom yapılarında, malzeme seviyesinden (kupon) baÅŸlayarak tam geometri altında anten ile birlikte elektromanyetik davranış analiz edilir. Amaç; iletim kaybını minimize ederken faz hatası, boresight kayması ve yan lob (sidelobe) bozulmalarını kontrol altında tutarak anten performansını korumaktır.
✓ Kupon seviyesi malzeme karakterizasyonu (kompozit/laminer yapılar)
✓ Yansıma, iletim ve soÄŸurma katsayılarının çıkarımı (S-parametreler)
✓ Etkin dielektrik sabiti (εr) ve kayıp tanjantı (tanδ) belirlenmesi
✓ Katman yapısı, kalınlık ve dizilim optimizasyonu
✓ Radom geometrisi altında anten ile birlikte tam-dalga analiz
✓ Boresight sapması, kazanç düÅŸümü, yan-lob deÄŸiÅŸimleri ve tarama ve polarizasyon etkileri
✓ Optimizasyon ve sensitivity analizleri ile performans iyileştirme
Platfom Seviyesi EM Uygulamaları
Anten Yerleşimi ve Antenler Arası Etkileşim Analizleri
Platform üzerindeki çoklu antenlerin ve RF sistemlerin konumlandırılması analiz edilir. Antenler arası etkileÅŸim, gölgeleme ve istenmeyen giriÅŸimlerin performansa etkisi tasarım aÅŸamasında deÄŸerlendirilir.
✓ Anten yerleÅŸimi ve konfigürasyon senaryolarının karşılaÅŸtırılması
✓ Antenler arası coupling (S21) ve izolasyon analizleri
✓ şıma örüntüsü deformasyonu ve kazanç kaybı deÄŸerlendirmeleri
✓ Platform üzerindeki yapısal elemanların (metal yüzey, radome vb.) etkisinin analizi
✓ Near-field / far-field dağılımlar ile girişim kaynaklarının tespiti
✓ Parametrik yerleÅŸim çalışmaları ile optimum konum belirleme
✓ Optimizasyon ve sensitivity analizleri ile performans iyileştirme
✓ Sistem entegrasyonuna yönelik doÄŸrulanmış yerleÅŸim ve tasarım girdileri
Radar Kesit Alanı (RCS) Analizleri
Platform ve bileÅŸenlerin radar görünürlüÄŸü analiz edilir. Saçılma mekanizmaları, frekans ve açı bağımlı RCS davranışı ile radar soÄŸurucu malzeme (RAM) uygulamalarının etkisi tasarım aÅŸamasında deÄŸerlendirilir.
✓ Monostatik ve bistatik RCS analizleri (frekans & açı bağımlı)
✓ " Range resolution ", ISAR ve hedef ayırt edilebilirlik değerlendirmeleri
✓ RAM (Radar Absorbing Material) ve kaplama performans analizleri
✓ Yüzey akımları ve saçılma merkezlerinin (scattering centers) tespiti
✓ Malzeme parametrelerinin (εr, tanδ) RCS üzerindeki etkisinin incelenmesi
✓ Parametrik geometri ve kaplama kalınlığı optimizasyonu
✓ GeniÅŸ bant frekans ve sektörel açı taraması
✓ DüÅŸük görünürlük (low observability) için tasarım iyileÅŸtirme çıktıları

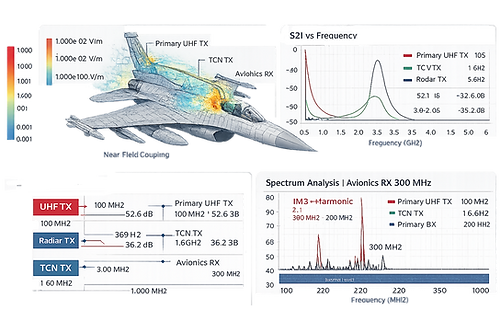

Platform Seviyesi RF GiriÅŸim Analizleri (Co-site Interference)
Platform üzerinde birlikte çalışan RF sistemlerin karşılıklı etkileÅŸimi analiz edilir. Verici–alıcı etkileÅŸimi, frekans çakışmaları ve istenmeyen giriÅŸimlerin sistem performansına etkisi tasarım aÅŸamasında deÄŸerlendirilir.
✓ TX–RX etkileÅŸimi ve alıcı desensitization analizleri
✓ Antenler ve RF sistemler arası kuplaj ve izolasyon değerlendirmeleri
✓ Intermodulasyon ve harmonik girişim mekanizmalarının analizi
✓ Frekans planlama ve spektrum çakışma senaryolarının incelenmesi
✓ Near-field / far-field dağılımlar ile girişim kaynaklarının tespiti
✓ Parametrik senaryo çalışmaları ile en kritik konfigürasyonların analizi
✓ Optimizasyon ve sensitivity analizleri ile girişim azaltım stratejileri
%201.png)
Platform Seviyesi EMI/EMC ve Sistem EtkileÅŸimi
Platform genelinde kablaj altyapısı, elektronik donanımlar ve yapısal bileÅŸenler arasındaki elektromanyetik etkileÅŸimler bütüncül olarak analiz edilir. Sistemler arası baÄŸlaşım, yayılım ve geri besleme mekanizmalarının tasarım aÅŸamasında kontrol altına alınması hedeflenir.
✓ Kablaj–ekipman–yapı arası coupling mekanizmalarının analizi
✓ Conducted ve radiated etkileşimlerin sistem seviyesinde değerlendirilmesi
✓ EMI yayılım yolları ve kritik etkileşim noktalarının tespiti
✓ Kablo yönlendirme, grounding ve bonding stratejilerinin analizi
✓ Ekranlama (shielding), filtrasyon ve izolasyon performansının değerlendirilmesi
✓ Açıklık (aperture) ve yapısal süreksizlik etkilerinin incelenmesi
✓ Sistem entegrasyonu sırasında ortaya çıkan parazitik etkileÅŸimlerin belirlenmesi
✓ Standartlara (MIL-STD-461, MIL-STD-464, DO-160 vb.) yönelik platform seviyesi ön doÄŸrulama çalışmaları
✓ Parametrik çalışmalar ile kritik tasarım deÄŸiÅŸkenlerinin optimizasyonu
Güç & Sinyal BütünlüÄŸü ve EMI/EMC Uygulamaları
Donanım Seviyesi SI/PI Analizleri
Yüksek hızlı PCB’ler, çok katmanlı kart yapıları, güç dağıtım aÄŸları (PDN) ve kritik sinyal hatlarının elektromanyetik davranışı analiz edilir. Sinyal bozulmaları, güç gürültüsü ve empedans süreksizliklerinin tasarım aÅŸamasında kontrol altına alınması hedeflenir.
✓ Çok katmanlı PCB’lerde sinyal bütünlüÄŸü (SI) analizleri (reflection, crosstalk, delay)
✓ Güç dağıtım ağı (PDN) empedans ve rezonans analizleri
✓ Zaman ve frekans domeninde transient analizler
✓ Via, konektör ve hat geçiÅŸlerinde empedans süreksizliÄŸi incelemeleri
✓ Return path ve referans düzlemi davranış analizi
✓ Akım yoğunluğu ve IR drop dağılım analizleri
✓ Parametrik çalışmalar (stack-up, trace, via konfigürasyonları)
✓ Optimizasyon ve sensitivity analizleri ile performans iyileştirme
Ürün Seviyesi EMI/EMC Analizleri
Platform genelinde kablaj altyapısı, elektronik donanımlar ve yapısal bileÅŸenler arasındaki elektromanyetik etkileÅŸimler bütüncül olarak analiz edilir. Sistemler arası baÄŸlaşım, yayılım ve geri besleme mekanizmalarının tasarım aÅŸamasında kontrol altına alınması hedeflenir.
✓ Işıma (emission) ve bağışıklık (immunity) analizleri
✓ Kablo, konektör ve enclosure kaynaklı coupling mekanizmalarının incelenmesi
✓ Shielding effectiveness ve sızıntı (leakage) analizleri
✓ PCB–kasa etkileÅŸimi ve açıklık (aperture) etkilerinin deÄŸerlendirilmesi
✓ Akım dağılımı ve parazitik yayılım yollarının tespiti
✓ Parametrik çalışmalar ile kritik tasarım deÄŸiÅŸkenlerinin analizi
✓ Optimizasyon ve sensitivity analizleri ile EMI azaltım stratejileri
✓ Standard uyumuna (MIL-STD-461, DO-160 vb.) yönelik ön doÄŸrulama çalışmaları
Elektromanyetik Çevresel Etkiler
Yıldırımın Doğrudan ve Dolaylı Etkilerinin Analizi
Platform üzerine gerçekleÅŸen yıldırım etkileri, doÄŸrudan akım enjeksiyonu ve buna baÄŸlı olarak oluÅŸan elektromanyetik alan yayılımı birlikte ele alınır. Yapısal akım dağılımı, kablaj sistemlerine indüklenen geçici gerilim/akımlar ve ekipman seviyesindeki etkiler analiz edilerek kritik etkileÅŸim mekanizmaları ortaya konur.
✓ Zoning yaklaşımı ile maruziyet seviyeleri ve dalga ÅŸekilleri kapsamında etkilerin (lightning zones, waveform A–D) deÄŸerlendirilmesi
✓ Yapısal akım dağılımı, temas noktası ve akım yollarının (attachment point, strike path, current return paths) analizi
✓ Kablajda indüklenen gerilim/akımlar ve baÄŸlaşım mekanizmalarının (indirect effects, cable coupling) analizi
✓ Kablo–ekipman arayüzleri ve enjeksiyon senaryolarında (pin/cable injection) transient etkilerin incelenmesi
✓ Ekranlama (shielding), eÅŸpotansiyel baÄŸlama (bonding) ve topraklama sürekliliÄŸinin sistem seviyesinde deÄŸerlendirilmesi
✓ Yapısal birleÅŸimler ve açıklıklar üzerinden akım yayılımının (joints, seams, apertures) analizi
✓ DO-160, ARP5412/5414 ve MIL-STD-464 kapsamında ön doÄŸrulama ve dayanım deÄŸerlendirmesi

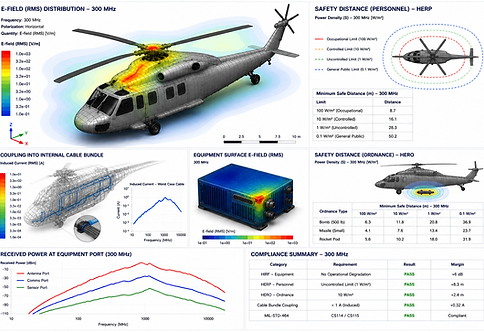

Yüksek Alan ve Elektromanyetik Tehlike Analizleri (EME-2)
Yüksek elektromanyetik alan ortamlarında platform, ekipman ve personel üzerindeki maruziyet etkileri analiz edilerek sistem davranışı ve emniyet sınırları belirlenir. RF alanlarının yayılımı, baÄŸlaşım mekanizmaları ve ekipman hassasiyeti birlikte deÄŸerlendirilerek kritik risk bölgeleri ortaya konur.
✓ Yüksek elektromanyetik alan maruziyetinin (HIRF) sistem seviyesinde deÄŸerlendirilmesi
✓ Emniyet mesafeleri ve maruziyet sınırlarının (HERP, HERO, HERP) belirlenmesi
✓ RF alanlarının platform ve ekipman üzerindeki baÄŸlaşım etkilerinin (coupling) analizi
✓ Anten kaynaklı yayılım ve yakın/uzak alan (near-field / far-field) davranışının incelenmesi
✓ Ekipman hassasiyeti ve fonksiyonel etkilenme seviyelerinin belirlenmesi
✓ EMP ve yüksek enerji darbe ortamlarının sistem dayanımı üzerindeki etkilerinin analizi
✓ Standartlara (MIL-STD-464, DO-160, STANAG vb.) yönelik ön doÄŸrulama
.png)
✓ Kritik bölgelerde alan yoÄŸunluÄŸu (E/H field) dağılımının haritalanması
Manyetik Ä°z Analizleri
Platformun Dünya’nın manyetik alanı ile etkileÅŸimi sonucu oluÅŸan kalıcı ve indüklenmiÅŸ manyetik iz bileÅŸenleri analiz edilerek toplam manyetik imza karakterize edilir. Yapısal ve sistem kaynaklı katkılar ayrıştırılarak degaussing stratejileri ile iz seviyesinin minimize edilmesi hedeflenir.
✓ Kalıcı ve indüklenmiÅŸ manyetik alan bileÅŸenlerinin (permanent / induced magnetization) analizi
✓ Yapısal malzeme ve ekipman kaynaklı manyetik katkıların ayrıştırılması
✓ Manyetik alan dağılımı ve iz (magnetic signature) seviyesinin belirlenmesi
✓ Degaussing sistemlerinin etkinliğinin ve akım dağılımının analizi
✓ Sensör, kablaj ve güç sistemlerinin manyetik etkileÅŸimlerinin incelenmesi
✓ Kritik bölgelerde manyetik alan yoÄŸunluÄŸu (B-field) haritalaması
✓ Platform konfigürasyonu ve operasyonel koÅŸullara baÄŸlı iz deÄŸiÅŸiminin deÄŸerlendirilmesi
Çoklu-Fizik Uygulamaları
Donanım Seviyesi Elektrotermal ve Termomekanik Analizler
Elektriksel kayıplar, ısıl davranış ve yapısal etkiler birlikte deÄŸerlendirilerek donanım seviyesinde performans, güvenilirlik ve ömür üzerindeki etkiler belirlenir. DC iletim, Joule ısınma ve buna baÄŸlı termal yayılımın oluÅŸturduÄŸu deformasyonlar entegre olarak analiz edilir.
✓ DC akım dağılımı ve iletim kayıplarının (DC conduction, IR losses) analizi
✓ Joule ısınma kaynaklı sıcaklık dağılımının (electrothermal) değerlendirilmesi
✓ Isıl yayılım ve soğutma mekanizmalarının performans analizi
✓ Sıcaklık kaynaklı mekanik gerilme ve deformasyonun (thermal deformation) incelenmesi
✓ Malzeme özelliklerinin sıcaklığa baÄŸlı deÄŸiÅŸiminin deÄŸerlendirilmesi
✓ Yapısal birleÅŸimler ve açıklıklar üzerinden akım yayılımının (joints, seams, apertures) analizi
✓ Kritik bölgelerde sıcaklık ve akım yoÄŸunluÄŸu (hotspot) tespiti
✓ Elektriksel ve termal yükler altında donanım dayanımının belirlenmesi
Elektromekanik Sistem ve Güç ElektroniÄŸi EtkileÅŸim Analizleri
Elektromekanik bileÅŸenlerin güç elektroniÄŸi devreleri ve termal-akışkan ortam ile etkileÅŸimi birlikte deÄŸerlendirilerek sistem davranışı, performans ve dayanım analiz edilir. Elektriksel, manyetik, termal ve akışkan etkiler baÄŸlaşık olarak ele alınarak kritik tasarım parametreleri belirlenir.
✓ Elektromekanik bileÅŸenlerin (motor, aktüatör vb.) elektromanyetik davranışının analizi
✓ Güç elektroniÄŸi devreleri ile akım, kayıp ve anahtarlama etkilerinin deÄŸerlendirilmesi
✓ Kritik bölgelerde alan yoÄŸunluÄŸu (E/H field) dağılımının haritalanması
✓ Manyetik doyum, kayıplar ve verim üzerindeki etkilerin belirlenme
✓ Elektromanyetik, termal ve akışkan alanların bağlaşık (coupled) analizi
✓ Soğutma performansı ve akış alanı davranışının incelenmesi
✓ Sıcaklık ve akım kaynaklı performans değişimlerinin değerlendirilmesi
✓ Parametrik çalışmalar ile performans ve verim optimizasyonu
DiÄŸer Uygulamalar
Radar Ä°ÅŸaret Ä°ÅŸleme (Range–Doppler, Detection)
Radar sinyallerinin zaman ve frekans domenindeki davranışı analiz edilerek hedef tespiti, hız ve mesafe ayrımı gerçekleÅŸtirilir. Range–Doppler iÅŸleme, gürültü ve clutter etkileri altında sinyal ayrıştırma performansını ortaya koyacak ÅŸekilde deÄŸerlendirilir.
.png)
Radar / RF Sahne Modellemesi (Scenario Modeling)
Platform, çevre ve hedef etkileÅŸimleri birlikte ele alınarak elektromanyetik yayılım ve yansıma davranışı modellenir. Çoklu yansıma, gölgeleme ve ortam etkileri deÄŸerlendirilerek gerçekçi operasyonel koÅŸullarda sistem performansı analiz edilir.
.png)
Metamalzeme ve FSS Tabanlı Yapılar
Elektromanyetik dalga ile etkileÅŸimi kontrol eden metamalzeme ve frekans seçici yüzey (FSS) yapıları analiz edilerek filtreleme, yönlendirme ve sönümleme davranışları belirlenir. Malzeme özellikleri ve geometrik parametrelerin RF performansa etkisi birlikte deÄŸerlendirilir.
Elektriksel Yüklenme ve Statik Etkiler (RF Discharge ve ESD)
Elektromanyetik dalga ile etkileÅŸimi kontrol eden metamalzeme ve frekans seçici yüzey (FSS) yapıları analiz edilerek filtreleme, yönlendirme ve sönümleme davranışları belirlenir. Malzeme özellikleri ve geometrik parametrelerin RF performansa etkisi birlikte deÄŸerlendirilir.
.png)
Kullanılan görseller temsili örneklerdir. Herhangi bir projeye ait gerçek veri içermemektedir.
